►系统构成

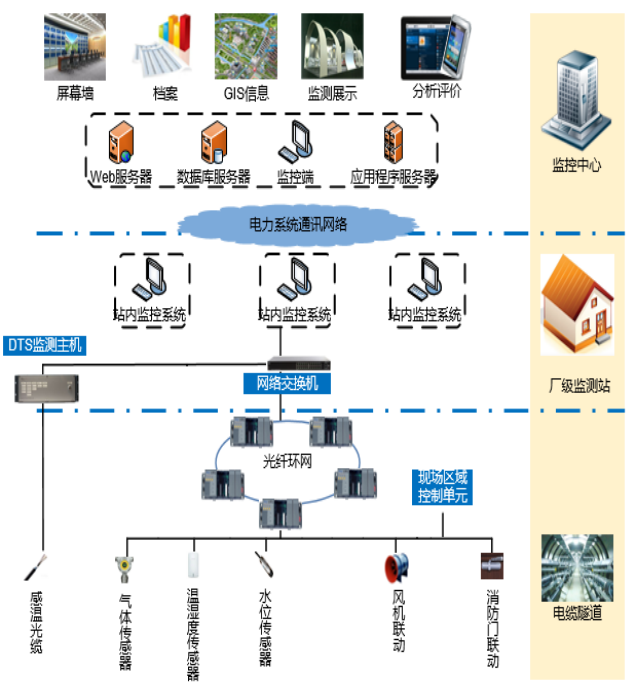

电缆网络化智能管理系统采用局端中心网管平台、站级监控子站和电缆沟道内前端信息化数据采集控制三层结构。

局端中心网管平台与站级监控子站间的通信路由利用供电局的通信数据网；通讯协议采用已在多家电力公司应用实践证明稳定可靠的电缆网通信协议。

►传感器

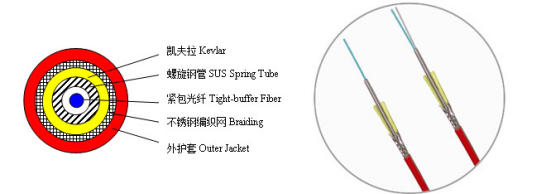

⇒感温光纤

⇒环监传感器：温湿度、水位、气体（O₂、CO、CO₂、CH₄、H₂S）

►采集与通信

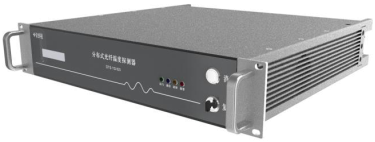

⇒光纤分布式测温主机（DTS）

DTS仪表已经实现自主开发和生产；

采用嵌入式设计，质量更可靠，成本更低；

性能与国内厂商持平：

通道：2、4、8；

单通道测量距离：8km（1m空间分辨率），15km（3m空间分辨率）；

单通道扫描时间：<5秒；

产品应用：电缆测温，管道泄露监测，取代感温电缆。

将采集、通信、供电板卡分离，更好的适应不同项目需求。

采集/控制：具备AI接口8路，DI接口12路，DO接口8路；RS485有3个，CAN接口1个，10/100M网口1个——丰富的接口，组网灵活；

通信：光纤网络，支持485；

认证：中国电科院电磁兼容和可靠性认证。

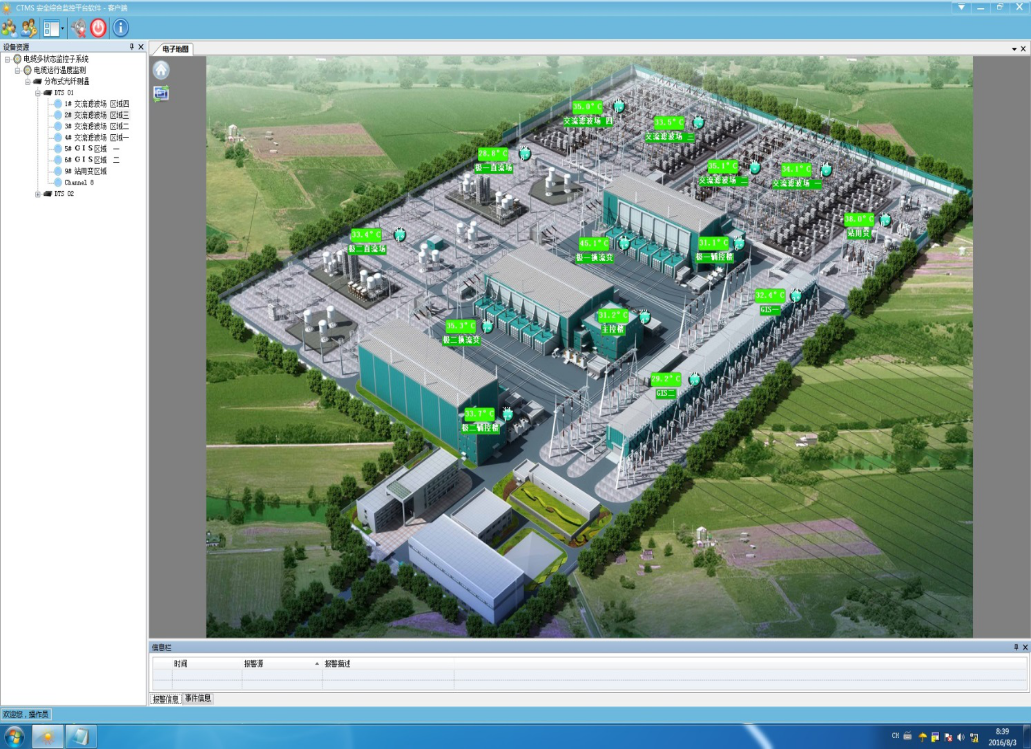

►软件平台

电缆网络化智能管理系统软件功能

电缆本体监测、隧道环境监测、隧道消防探测三大功能板块；

监测对象与传感器之间通用配置化功能设计；

自有知识产权的通讯协议，支持工业Modbus协议；

支持报警分级，支持报警信息短信推送；

多子系统功能集中监测、呈现，具有联动配置功能;

各子站接入局端监控中心平台，统一实时管控，下发指令；

局端监控中心大屏展示，通过GIS等实现电缆网络化智能管理。
